Überdachung Z08
Art-Nr.:
054.519
Produktinformationen
Konstruktion:

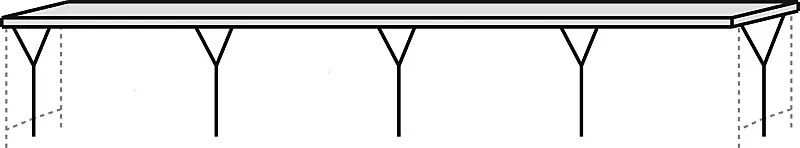

Die Überdachung Z08 besteht aus einer Stahlkonstruktion mit Y-Stützen aus Vierkantrohren, die im Dachbereich durch Querträger miteinander verbunden sind.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet in RAL-Farbe nach Wahl. Oberfläche der Trapezbleche bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Dach:
Pultdach mit Dacheindeckung Trapezblech.
Entwässerung:
Das Regenwasser läuft hinten über die Dachkante ab.
Schneelast:
sk (auf dem Boden) 2,00 kN/m²
Windlast:
Zone 2
Befestigung:
Zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Stützen mit angeschweißten Fußplatten werden inklusive Bodenbefestigungsmaterial aus Edelstahl geliefert.
Lieferung:
Zerlegt auf Palette. Einfache Selbstmontage. Montagepläne liegen der Lieferung bei. Entladung bausseits. Für die Entladung vor Ort ist ein Stapler erforderlich (bauseits zu stellen oder optional gegen Mehrpreis).
Die Überdachung Z08 besteht aus einer Stahlkonstruktion mit Y-Stützen aus Vierkantrohren, die im Dachbereich durch Querträger miteinander verbunden sind.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet in RAL-Farbe nach Wahl. Oberfläche der Trapezbleche bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Dach:
Pultdach mit Dacheindeckung Trapezblech.
Entwässerung:
Das Regenwasser läuft hinten über die Dachkante ab.
Schneelast:
sk (auf dem Boden) 2,00 kN/m²
Windlast:
Zone 2
Befestigung:
Zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Stützen mit angeschweißten Fußplatten werden inklusive Bodenbefestigungsmaterial aus Edelstahl geliefert.
Lieferung:
Zerlegt auf Palette. Einfache Selbstmontage. Montagepläne liegen der Lieferung bei. Entladung bausseits. Für die Entladung vor Ort ist ein Stapler erforderlich (bauseits zu stellen oder optional gegen Mehrpreis).
Technische Daten
| Befestigung: | zum Aufdübeln bei -200 mm |
|---|---|
| Produkttyp: | Fahrradüberdachung |
| Nutzung: | einseitig |
| Dachausführung: | Flachdach |
| Feldanzahl: | 4 |
| Anzahl Stellplätze: | 20 Stück |
| Dachbreite: | 9400 mm |
| Dachtiefe: | 2400 mm |
| Gesamthöhe: | 2260 mm |
| Lichte Höhe: | 2140 / 2080 mm |
| Oberfläche Stahlteile: | feuerverzinkt und pulverbeschichtet |
| Material Konstruktion: | Stahl |
| Oberfläche Konstruktion: | verzinkt und beschichtet |
| Schneelast auf dem Boden (sk): | 2,00 kN/m² |
| Befestigungsart: | zum Aufdübeln |
| Entwässerung: | frei abtropfend |
| Dacheindeckung: | Trapezblech |
| Anlieferung: | zerlegt auf Palette |
