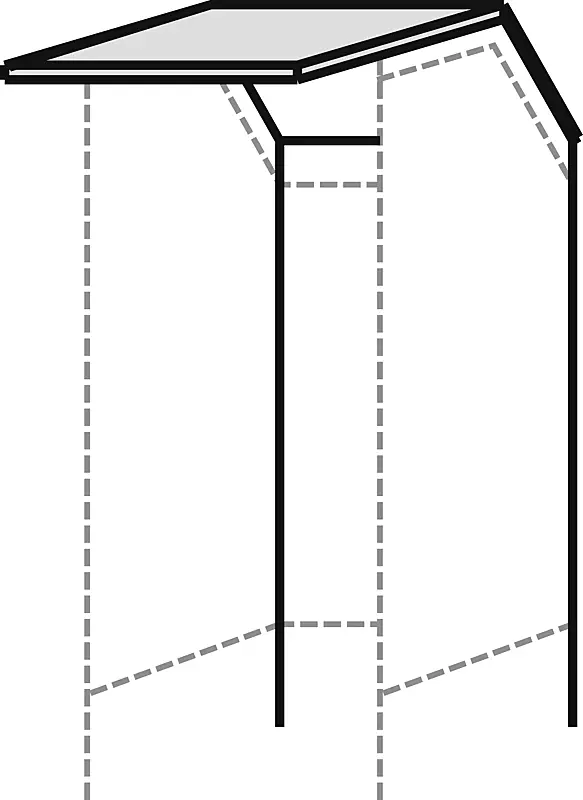

Überdachung SATURN inkl. Rückwand
Art-Nr.:
055.373
Produktinformationen
Konstruktion:
Freitragende Stahlkonstruktion mit eleganter zusätzlicher Dachschräge inkl. Rückwand.
Dach:
Flachdach mit einer Dacheindeckung aus Verbundsicherheitsglas (VSG), standardmäßig Klarglas.
Rückwand:
Einscheibensicherheitsglas (ESG), standardmäßig Klarglas. Einzelscheiben sind linienförmig gelagert, inkl. ZIEGLER-Logo im Siebdruck.
Schneelast auf dem Boden (sk): 1,00 kN/m²
Windlast: Zone 2
Entwässerung:
In der Dachkonstruktion korrosionssicher integrierte Wasserführung mit Ablauf durch die Außenstützen. Wasseraustritt ca. 100 mm über OK FFB durch Wasserspeier.
Oberflächen:
Stahlteile feuerverzinkt und pulverbeschichtet in ZIEGLER-Standardfarben.
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Freitragende Stahlkonstruktion mit eleganter zusätzlicher Dachschräge inkl. Rückwand.
Dach:
Flachdach mit einer Dacheindeckung aus Verbundsicherheitsglas (VSG), standardmäßig Klarglas.
Rückwand:
Einscheibensicherheitsglas (ESG), standardmäßig Klarglas. Einzelscheiben sind linienförmig gelagert, inkl. ZIEGLER-Logo im Siebdruck.
Schneelast auf dem Boden (sk): 1,00 kN/m²
Windlast: Zone 2
Entwässerung:
In der Dachkonstruktion korrosionssicher integrierte Wasserführung mit Ablauf durch die Außenstützen. Wasseraustritt ca. 100 mm über OK FFB durch Wasserspeier.
Oberflächen:
Stahlteile feuerverzinkt und pulverbeschichtet in ZIEGLER-Standardfarben.
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Technische Daten
| Produkttyp: | Wartehalle |
|---|---|
| Nutzung: | einseitig |
| Dacheindeckung: | Verbundsicherheitsglas (VSG) |
| Feldanzahl: | 1 |
| Personenanzahl: | 2 |
| Dachverglasung: | VSG Klarglas, 10 mm |
| Dachbreite: | 1060 mm |
| Dachtiefe: | 2000 mm |
| Gesamthöhe: | 2520 mm |
| Lichte Höhe: | 2350 mm |
| Entwässerung: | integriert |
| Oberfläche Stahlteile: | feuerverzinkt und pulverbeschichtet |
| Schneelast auf dem Boden (sk): | 1,00 kN/m² |
| Material Konstruktion: | Stahl |
| Oberfläche Konstruktion: | verzinkt und beschichtet |
| Befestigungsart: | zum Aufdübeln bei -200 mm |
