Sicher bei Sturm: Was Sie über Windlast wissen müssen
Die wichtigsten Aspekte und worauf es bei
der Planung ankommt
Von Anne Belov
Wind ist eine dynamische Naturkraft – und eine ernstzunehmende Belastung für jede bauliche Anlage im Außenbereich. Je nach Standort, Gebäudehöhe und Form kann Wind starke Kräfte auf Dächer, Fassaden, Überdachungen oder freistehende Strukturen ausüben. Unser Ratgeber zeigt, wie Sie die Windlast korrekt ermitteln oder einschätzen können, worauf es bei der Planung ankommt und wie ZIEGLER Sie dabei umfassend unterstützt.
Erfahren Sie, welche Faktoren wie Windgeschwindigkeit, Geländeform oder Gebäudehöhe die Windlast bestimmen, welche Normen gelten und wie Sie mit fundierten Berechnungen und stabilen Konstruktionen Sicherheit gewährleisten.
Inhaltsverzeichnis
- Was ist Windlast und wie wird sie ermittelt?
- Wo wirken welche Windlasten: Einteilung in Zonen
- Faktoren, die die Windlast beeinflussen
- Normen und Richtlinien
- Wie ermittle ich die Windlast?
- Fallbeispiele für Überdachungen
- Risiken und Schutzmaßnahmen
- Maßnahmen für Sicherheit und Stabilität
- Unser Fazit
- Häufige Fragen zum Thema Windlast
1. Was ist Windlast und wie wird sie ermittelt?
Definition von Windlast
Mit der Einführung des Eurocodes (DIN EN 1991-1-4) wurden europaweit einheitliche Regeln zur Bemessung von Windlasten geschaffen. Sie steht für eine klimatisch bedingte, veränderliche Einwirkung auf Gebäude und Anlagen und ergibt sich aus der Druckverteilung, die entsteht, wenn Wind auf ein Bauwerk trifft. Dabei unterscheidet man:
- Winddruck auf frontal angeströmten Flächen (z. B. Wände oder Dächer)
- Windsog auf Seiten- und Dachflächen (z. B. Rückseite, Dachüberstände)
Die Windlast ist zudem abhängig von der geografischen Lage, der Topografie, der Bebauung sowie der Höhe eines Gebäudes. In Deutschland erfolgt die Berechnung gemäß Windzonen und zusätzlichen Einflussfaktoren.
Es gibt vier Möglichkeiten, die Windlast zu bestimmen:
- Selbst berechnen – für Fachkundige mit statischem Know-how
- Bauamt kontaktieren – dort erhalten Sie präzise Werte für die lokale Windzone
- ZIEGLER beauftragen – wir ermitteln die Windlast und integrieren sie direkt in die Statik Ihrer Konstruktion
- Online-Windlastrechner nutzen – für erste Richtwerte, keine belastbare Statik
2. Wo wirken welche Windlasten: Einteilung in Zonen
Deutschland ist gemäß Norm in vier Windzonen unterteilt – von Zone 1 (geringe Windlasten) bis Zone 4 (sehr hohe Windlasten). Die Zonen basieren auf historischen Wetterdaten und berücksichtigen die geografische Lage und Exposition.
Die den Normen zugrunde liegende Grundwindgeschwindigkeit basiert auf historischen Wetterdaten. Als Grundwindgeschwindigkeit bezeichnet man jene Windgeschwindigkeit, die in 10 Metern Höhe auftritt und durchschnittlich einmal alle 50 Jahre erreicht oder überschritten wird.
| Windzone | Grundwindgeschwindigkeit vₑₓₚ [m/s] | Geschwindigkeitsdruck qₑₓₚ [kN/m²] |
|---|---|---|
| Zone 1 | 22,5 | 0,32 |
| Zone 2 | 25,0 | 0,39 |
| Zone 3 | 27,5 | 0,47 |
| Zone 4 | 30,0 | 0,56 |
Beispiel: In Zone 4, etwa an der Nordseeküste, sind die Windgeschwindigkeiten am höchsten – und somit auch die Beanspruchung auf Bauwerke.

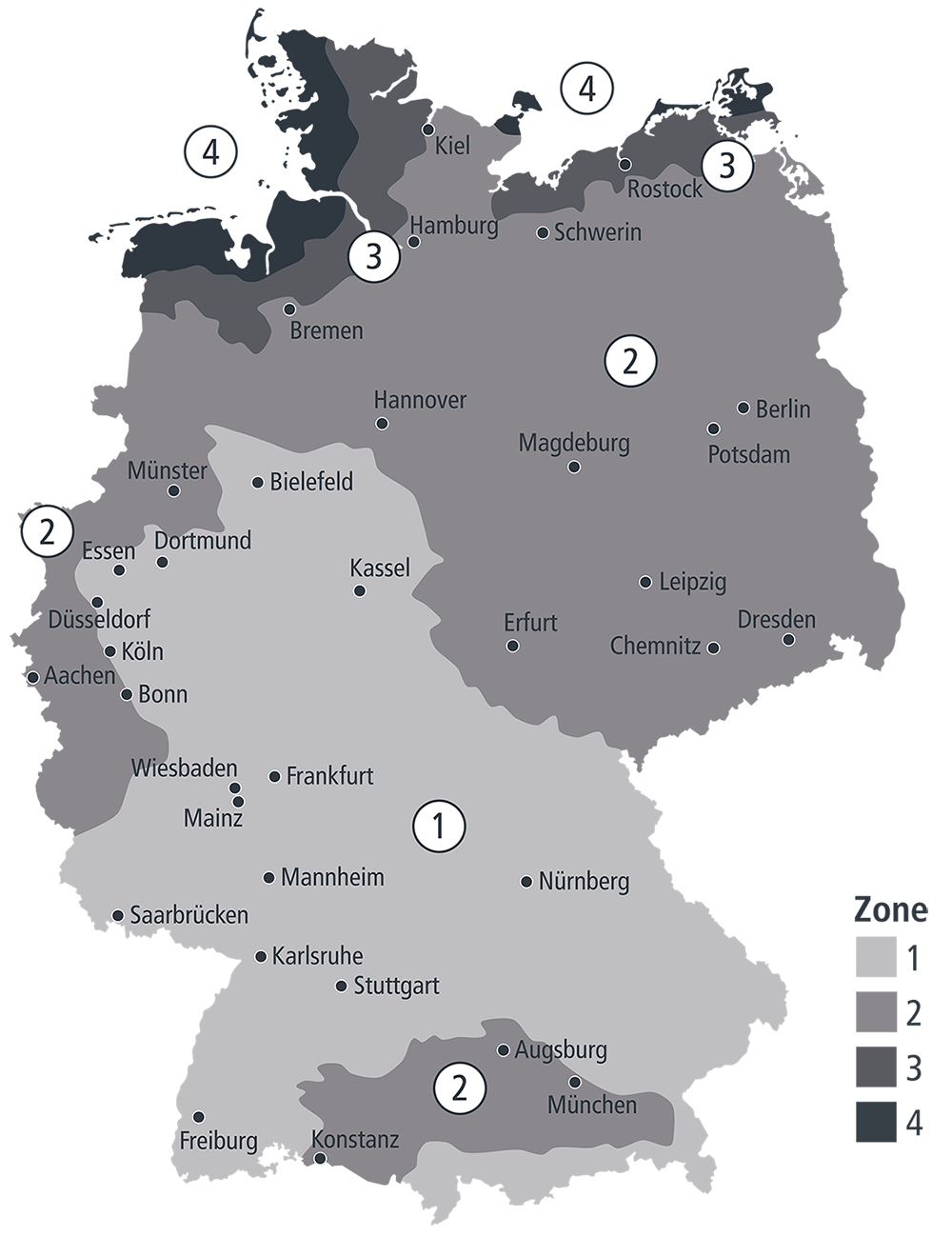

Windzonenkarte für Deutschland
Interpretation der Karte:
- Windzone 4 (dunkelbraun): Nordseeküste, Teile Schleswig-Holsteins, besonders exponierte Gebiete
- Windzone 3 (orange): Norddeutsches Tiefland, Harz, Randlagen der Mittelgebirge
- Windzone 2 (hellorange): Mittelgebirge, zentrale Lagen in Süd- und Ostdeutschland
- Windzone 1 (beige): Süddeutsches Binnenland, Teile des Rheinlands und Bayerns
In allen Zonen steigt die Windlast mit der Gebäudehöhe und wird durch die Topografie (z. B. Hügel, Tal, Bebauung) weiter beeinflusst.
Noch Fragen?
Sie haben Fragen dazu, wie Sie die Windlast berechnen können oder welche Überdachungen sich am besten für Ihr Projekt eignen? Wir helfen Ihnen gerne das passende Modell für Ihre Windzone herauszusuchen.
4. Normen und Richtlinien
Bemessungsgrundlagen
Die Bemessung der Windlast erfolgt auf Grundlage klar definierter Normen, die europaweit einheitlich geregelt sind – und durch nationale Anhänge sowie regionale Bauvorschriften ergänzt werden. Für die Planung von Konstruktionen im Außenbereich ist ihre korrekte Anwendung unerlässlich.
Die wichtigsten Regelwerke:
- DIN EN 1991-1-4 (Eurocode 1) – Grundlage für die Berechnung von Windlasten
- Nationaler Anhang Deutschland (NA) – mit spezifischen Angaben zu Windzonen und Sicherheitsbeiwerten
- Landesbauordnungen – ergänzen die Norm durch regionale Vorschriften
Gut zu wissen:
Alle statischen Berechnungen müssen Teilsicherheitsbeiwerte berücksichtigen, um auch bei extremen Wetterlagen oder unvorhergesehenen Einflüssen ein Höchstmaß an Sicherheit zu gewährleisten. Bei der Bemessung unserer Stahlleichtbau-Überdachungen werden nicht nur die Windlasten gemäß Eurocode berücksichtigt – auch Lastkombinationen wie Wind + Schnee, Wind + Nutzungslasten oder Wind + Eigengewicht fließen systematisch in die Statik ein. So stellen wir sicher, dass jede Konstruktion den vielfältigen Anforderungen des Einsatzortes gerecht wird – zuverlässig, normgerecht und dauerhaft sicher.
6. Fallbeispiele für Überdachungen und Stadtmobiliar von ZIEGLER
Die Konstruktion ist entscheidend
Ob filigrane Stadtmöbel oder großflächige Überdachungen – jede Konstruktion im Außenbereich ist den Kräften des Windes ausgesetzt. Doch nicht jede Bauform reagiert gleich: Größe, Offenheit und Verankerung entscheiden darüber, wie stark der Wind angreifen kann.
Anhand typischer Anwendungen aus dem ZIEGLER-Sortiment zeigen wir Ihnen, welche Herausforderungen bei der Windlastberechnung zu beachten sind und wie unsere Lösungen in der Praxis überzeugen:

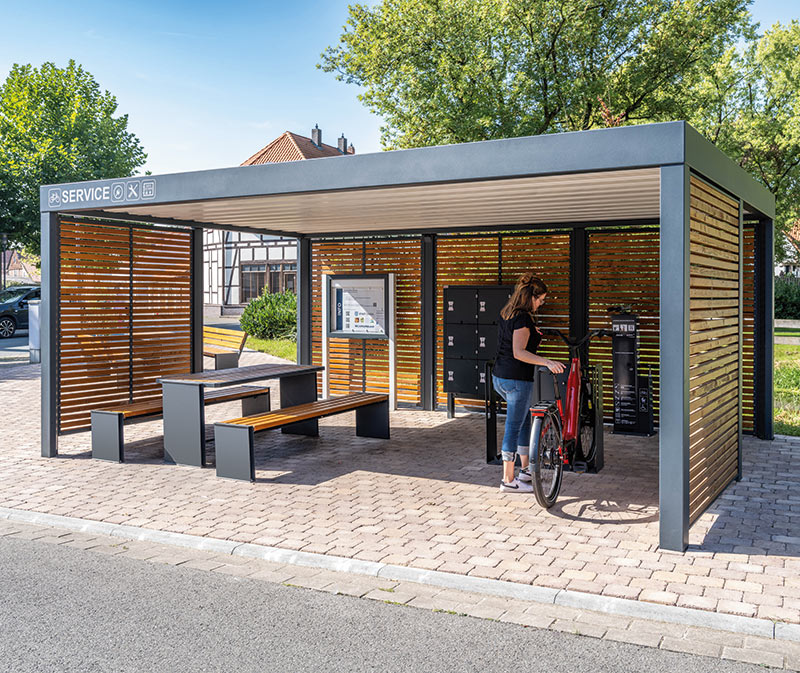

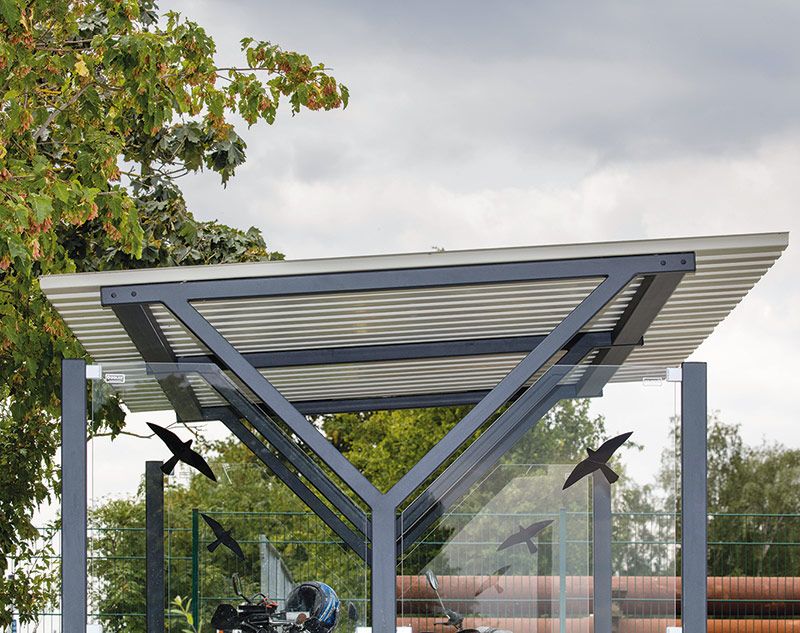

- Freistehende Überdachungen: Besonders gefährdet durch Windsog und Druck – ZIEGLER verwendet windlastgeprüfte Verbindungssysteme und statisch optimierte Träger.
- Schließfachsysteme: Bei Einzelfeldern wichtig: standsichere Fundamente und geringe Angriffsflächen.

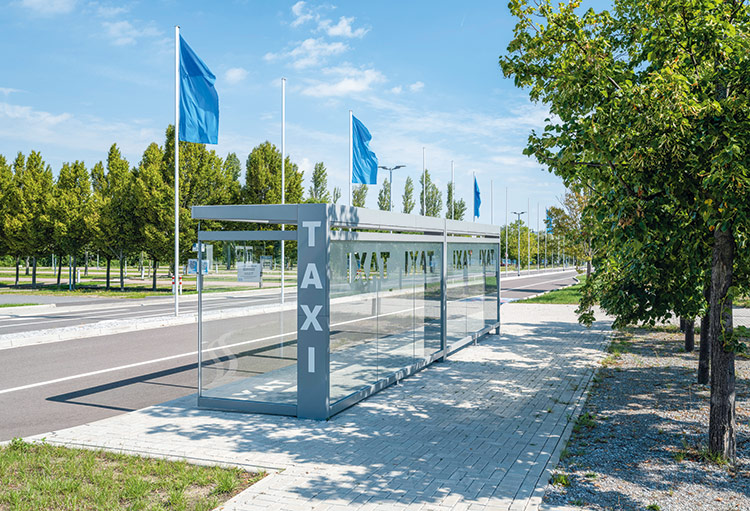

- Raucherunterstände / Wartehallen: Große Dachflächen, teilweise offene Seiten – erhöhte Windlast. Lösung: Aussteifungen, Fundamentverankerung, Materialwahl.
- Infotafeln / Stadtmöbel: Kippsicherheit bei Böen – Konstruktion und Verankerung entscheidend.
7. Risiken und Schutzmaßnahmen
Starke Winde sind kein Ausnahmephänomen mehr – sie gehören in vielen Regionen zum Alltag. Umso wichtiger ist es, Konstruktionen im Außenbereich auf ihre Stand- und Sturmsicherheit zu prüfen. Denn schon kleine Planungsfehler oder unterschätzte Windlasten können gravierende Folgen haben: Von strukturellen Schäden bis hin zur Gefährdung von Menschen im öffentlichen Raum. Wir zeigen Ihnen, welche Risiken auftreten können und mit welchen gezielten Maßnahmen ZIEGLER diese konsequent minimiert.
Starke Winde sind keine Ausnahme mehr
Mögliche Risiken bei unzureichender Planung:
- Kippen oder Umstürzen von freistehenden Bauteilen
- Abriss von Dächern oder Fassadenelementen bei Sturm
- Strukturelle Schäden durch Verformung oder Materialermüdung
- Gefährdung von Menschen im öffentlichen Raum
Gezielte Maßnahmen:
- Nachweis durch Statik gemäß Windzone
- Fundamentverankerung nach örtlicher Windbeanspruchung
- Materialoptimierung – robuste Trägersysteme, geprüfte Befestigungen
- Aussteifungen und Windverbände in größeren Anlagen
