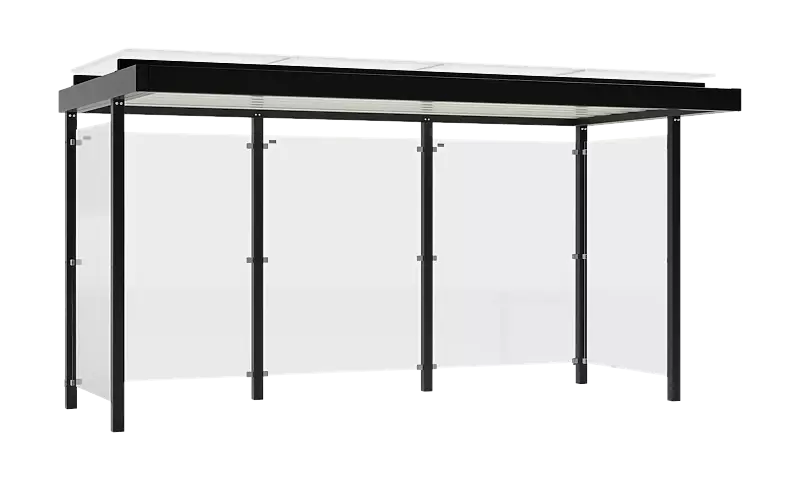

Fahrradüberdachung LUNA PV
- Flachdach, Dacheindeckung aus Trapezblech für hohe Beständigkeit
- vorgerichtet für Photovoltaik-Module
- Feuerverzinkung und Pulverbeschichtung garantieren lange Lebensdauer
- große Auswahl an Wandelementen für eine individuelle Gestaltung
- integrierte Dachentwässerung, sauberer Ablauf ohne sichtbares Fallrohr
- Schneelast: sk (auf dem Boden) 2,00 kN/m²
Beschreibung
Konstruktion: Robuste Dachkonstruktion aus gekantetem Stahlblech mit Trapezblech-Elementen, Rahmenkonstruktion mit Hauptstützen aus Vierkantrohren. In der Stütze integrierter Anschlusskasten für bauseitige Zuleitung zum Stromkabel der LED-Beleuchtung gegen Mehrpreis. Ausführung geeignet für Doppelstock-Fahrradparksysteme auf Anfrage.
Oberfläche / Farbe: Alle Stahlteile feuerverzinkt bzw. zusätzlich pulverbeschichtet in ZIEGLER-Standardfarben. Oberfläche der Trapezbleche bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Dach: Flachdach, Dacheindeckung aus Trapezblech, umlaufende Attika, 170 mm hoch. Vorgerichtet mittels Dachstreben aus Rechteckrohrprofilen zur Aufnahme von bauseitigen Photovoltaik-Modulhalterungen.
Für eine ebene Dachuntersicht ist gegen Mehrpreis eine Deckenverkleidung in RAL 9002 grauweiß erhältlich.
Inklusive statischer Prüfung und Anpassung der Überdachung für bauseits zu erbringende Solarpaneele (max. 4 PV-Module der Größe 1765 mm x 1135 mm) und einem Flächengewicht von max. 50 kg/m². Wird anhand der am Aufstellort vorhandenen Schneelast eine konstruktive Verstärkung von statisch tragenden Bauteilen erforderlich, wird die Überdachung entsprechend auftragsbezogen gegen Mehrpreis angepasst.
Hinweis: Die Anpassung und statische Prüfung erfolgt unter der Annahme horizontal liegender Solar-Module ohne Neigungswinkel.
Rück- / Seitenwand: Aus Stahlblech-Paneelen, Einscheibensicherheitsglas (ESG), standardmäßig Klarglas, mit Glashaltern befestigt (Scheiben standardmäßig mit ZIEGLER-Logo im Siebdruck), Aluminiumwellblech, Trapezblech standardmäßig beschichtet in RAL 9002 oder Doppelstabgittermatten (Maschenweite 55 x 200 mm) gegen Mehrpreis. Weitere Wandelementausführungen auf Anfrage.
Entwässerung: Im Dach integrierte Entwässerung. Bei einseitiger Ausführung Ablauf durch die hinteren und bei doppelseitiger Ausführung Ablauf durch die vorderen und hinteren Eck- und Mittelstützen oberirdisch über Wasserspeier.
Schneelast: sk (auf dem Boden) 2,00 kN/m². Höhere Schneelasten auf Anfrage.
Windlast: Zone 2
Befestigung: Stützen mit Fußplatten zum Aufdübeln bei +/- 0 mm bzw. -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung: Zerlegt auf Palette, Dacheinheit vormontiert, inklusive Bodenbefestigungsmaterial aus Edelstahl.
