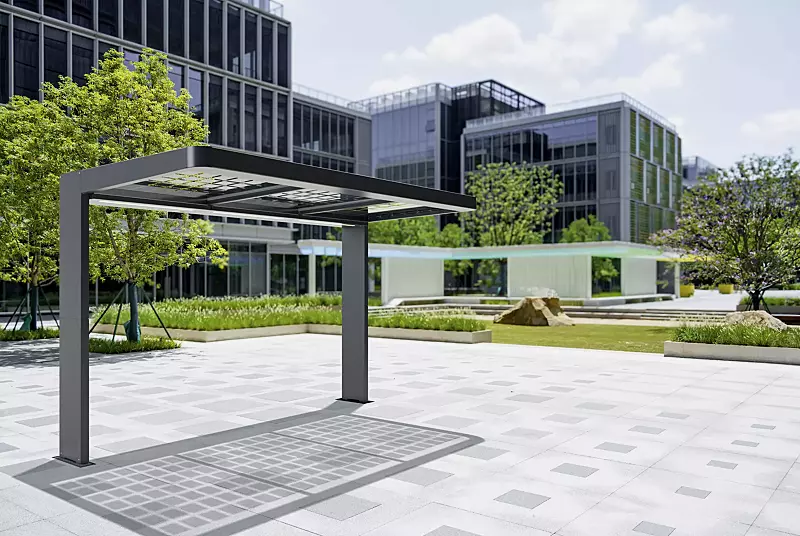

Wartehalle PURE PV
- freitragende Dachkonstruktion mit allseitig verkleideten Designstützen mit Querfuge
- einzigartiges Design - Dachrahmen mit abgerundeten Ecken, nach vorn verjüngt
- Dachausführung: Pultdach, Dacheindeckung aus rahmenlosen PV-Modulen gemäß DIN 18008 für Überkopfverglasung
- VSG-Glaseindeckung für natürlich helle Aufenthalts- und Abstellflächen
- hochwertige Feuerverzinkung und Pulverbeschichtung für lange Lebensdauer
- vandalensichere Einbaubeleuchtung im Dachträger
Beschreibung
Mit PURE PV steht eine Wartehalle zur Verfügung, die architektonischen Anspruch, funktionale Klarheit und nachhaltige Technologie auf besonders konsequente Weise miteinander verbindet. Die freitragende Stahlkonstruktion mit allseitig verkleideten Designstützen und markanter Querfuge verleiht dem Produkt eine präzise, moderne Anmutung. Da auf vordere Stützen verzichtet wird, entsteht ein offener, großzügiger Wartebereich mit hoher Transparenz und angenehmer Aufenthaltsqualität. Das auskragende Pultdach, nach vorn verjüngt und mit abgerundeten Dachecken gestaltet, unterstreicht die elegante Linienführung und verleiht PURE PV eine unverwechselbare architektonische Präsenz.
Charakteristisch für PURE PV ist die nahtlose Integration der Photovoltaik in das Dach. Die rahmenlosen PV-Module mit monokristallinen Solarzellen fügen sich harmonisch in das Gesamtbild ein und machen die Wartehalle zu einer zukunftsorientierten Lösung für den öffentlichen Raum. In Verbindung mit intelligenter Steuerung, Bewegungsmelder, Dämmerungsschalter und integriertem Akku versorgt die gewonnene Sonnenenergie die LED-Beleuchtung effizient und bedarfsgerecht. So verbindet PURE PV nachhaltige Energiegewinnung mit hohem Nutzerkomfort und einer durchdachten Lichtlösung, die Sicherheit und Aufenthaltsqualität gleichermaßen verbessert.
Auch in der Materialität zeigt sich der hohe Qualitätsanspruch. Feuerverzinkte und pulverbeschichtete Stahlteile in ZIEGLER-Standardfarben sorgen für Langlebigkeit und Witterungsbeständigkeit. Optional erhältliche Rück- und Seitenwände aus ESG sowie weitere Ausstattungselemente wie Sitzbänke oder Werbevitrinen erweitern die Gestaltungsmöglichkeiten zusätzlich. Wer eine designstarke, technisch durchdachte und nachhaltige Wartehalle sucht, findet mit PURE PV eine Lösung, die Funktion und Architektur auf überzeugende Weise vereint.
Konstruktion:
Charakteristisch für PURE PV ist die nahtlose Integration der Photovoltaik in das Dach. Die rahmenlosen PV-Module mit monokristallinen Solarzellen fügen sich harmonisch in das Gesamtbild ein und machen die Wartehalle zu einer zukunftsorientierten Lösung für den öffentlichen Raum. In Verbindung mit intelligenter Steuerung, Bewegungsmelder, Dämmerungsschalter und integriertem Akku versorgt die gewonnene Sonnenenergie die LED-Beleuchtung effizient und bedarfsgerecht. So verbindet PURE PV nachhaltige Energiegewinnung mit hohem Nutzerkomfort und einer durchdachten Lichtlösung, die Sicherheit und Aufenthaltsqualität gleichermaßen verbessert.
Auch in der Materialität zeigt sich der hohe Qualitätsanspruch. Feuerverzinkte und pulverbeschichtete Stahlteile in ZIEGLER-Standardfarben sorgen für Langlebigkeit und Witterungsbeständigkeit. Optional erhältliche Rück- und Seitenwände aus ESG sowie weitere Ausstattungselemente wie Sitzbänke oder Werbevitrinen erweitern die Gestaltungsmöglichkeiten zusätzlich. Wer eine designstarke, technisch durchdachte und nachhaltige Wartehalle sucht, findet mit PURE PV eine Lösung, die Funktion und Architektur auf überzeugende Weise vereint.
Konstruktion:
- freitragende Stahlkonstruktion mit allseitig verkleideten Designstützen mit Querfuge
- ohne vordere Stützen
- Sitzbänke gegen Mehrpreis
- alle Stahlteile feuerverzinkt und pulverbeschichtet in ZIEGLER-Standardfarben
- innere Stützen- und Dachverkleidung in ZIEGLER-Standardfarben auf Anfrage
- auskragendes Pultdach aus gekantetem Stahlblech, nach vorn verjüngt mit abgerundeten Dachecken
- Dacheindeckung aus rahmenlosen PV-Modulen gemäß DIN 18008 für Überkopfverglasung
- nahtlos in das Dach integrierte monokristalline Solarzellen, Zellenfarbe schwarz (Anschlussdose IP 67, Stecker MC-4-kompatibel Einhaltung der Normen IEC 61215, IEC 61730, IEC 62716, IEC 61701, IEC 62804, EN 14449, EN 12600, EN 12543 Nennleistung pro PV-Modul: 230 Wp Nennspannung pro PV-Modul: 26,6 V Nennstrom pro PV-Modul: 8,75 A Hagelbeständigkeit: 25 mm, 23 m/s, 7,5 k Schutzklasse: Klasse II (Anwendungsklasse A) Garantie PV-Modul: 10 Jahre)
- intelligente Steuerung mit Absenkung inklusive Bewegungsmelder und Dämmerungsschalter: bei Dunkelheit ist das Licht wahlweise auf 1/3 oder 2/3 der Gesamtleistung (bauseits einstellbar) gedimmt, bei Bewegungserfassung wird das Licht auf 100% geschaltet, Akku (2 Stück, Typ: Blei-Akku 12V, Kapazität: 2 x 7,2 Ah) zur Speicherung der Sonnenenergie, eingebaut im Kunststoffgehäuse innerhalb des Lampenkastens
- LED-Beleuchtung zur optimalen Ausleuchtung: Leistung bei 100%: 840 lm/W, wahlweise schaltbar für 1/3 bzw. 2/3 Leistung, Lichtfarbe: 3000K (warmweiß), insektenfreundlich, im hinteren Dachträger integriert, Lieferung inklusive Befestigungsmaterial und steckerfertigem Kabelsatz
- Einscheibensicherheitsglas (ESG), standardmäßig Klarglas, mit linearer Klemmung (Scheiben standardmäßig mit ZIEGLER-Logo im Siebdruck) gegen Mehrpreis
- Schaukästen auf Anfrage
- doppelseitige Werbevitrine CITY-LIGHT im CLP-Format mit Beleuchtung gegen Mehrpreis
- Aluminiumkonstruktion, silberfarbig eloxiert, freistrahlende Beleuchtungseinheit mit 4 x 58 Watt und elektronischem Vorschaltgerät, Schutzklasse I
- im Dach integrierte Entwässerung, Ablauf durch die Stützen oberirdisch in Stützenmitte
- jede Stütze mit innerer Wasserableitung
- sk (auf dem Boden) 1,25 kN/m²
- Zone 2
- Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen
- zerlegt auf Palette, Dachrahmen einteilig vormontiert, inklusive Bodenbefestigungsmaterial aus Edelstahl
