Überdachung PICTOR
Produktinformationen

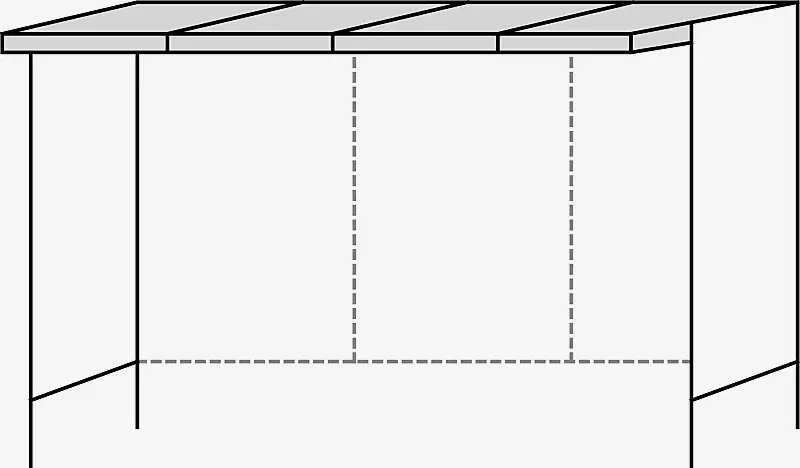

Konstruktion:
Dachrahmen mit Querträgern aus konischem Flachstahl und Längsträgern aus Vierkantprofil komplett verschweißt, Seitenwandrahmen aus breiten Rechteckrohrprofilen.
Dach:
Pultdach, Dacheindeckung aus Verbundsicherheitsglas teilvorgespannt (VSG aus TVG), standardmäßig Klarglas.
Schneelast: sk (auf dem Boden) 1,50 kN/m²
Windlast: Zone 2
Entwässerung:
Im Dach integrierter Wasserkasten, Ablauf durch hintere Stützen, Wasseraustritt oberirdisch über Speier.
Oberfläche / Farbe:
Stahlteile feuerverzinkt und pulverbeschichtet in ZIEGLER-Standardfarben.
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei +/- 0 mm bzw. -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Technische Daten
| Produkttyp: | Wartehalle |
|---|---|
| Nutzung: | einseitig |
| Dachausführung: | Pultdach |
| Dacheindeckung: | Verbundsicherheitsglas (VSG) |
| Feldanzahl: | 3 |
| Personenanzahl: | 6 |
| Befestigungsart: | zum Aufdübeln |
| Material Konstruktion: | Stahl |
| Oberfläche Konstruktion: | feuerverzinkt und pulverbeschichtet |
| Oberfläche Stahlteile: | feuerverzinkt und pulverbeschichtet |
| Entwässerung: | integriert |
| Dachbreite: | 3500 mm |
| Dachtiefe: | 1800 mm |
| Gesamthöhe: | 2450 mm |
| Lichte Höhe: | 2200 mm |
| Schneelast auf dem Boden (sk): | 1,50 kN/m² |
| Windlast: | Zone 2 |
