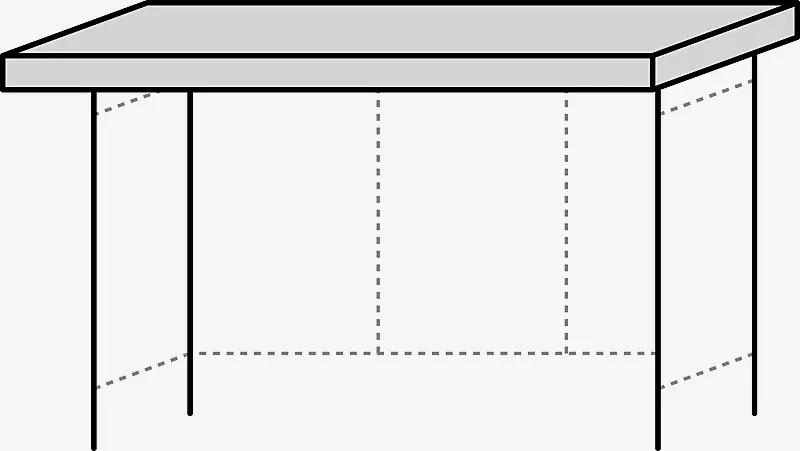

Überdachung STADT
Art-Nr.:
245.572
Produktinformationen
Konstruktion:
Stahlkonstruktion aus Quadratrohrprofilen und Querträgern. Die Verbindung der Bauteile erfolgt mittels unauffälliger Edelstahl-Verschraubung.
Dach:
Flachdach mit umlaufender Dachblende formschön nach oben abgeschrägt, Dacheindeckung aus Trapezblech.
Schneelast:
sk (auf dem Boden) 2,00 kN/m²
Windlast:
Zone 2
Entwässerung:
Über die im Dach integrierte Regenrinne und die hinteren Stützen. Ablauf oberirdisch über Wasserspeier.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet in ZIEGLER-Standardfarben.
Oberfläche der Trapezbleche bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei +/- 0 mm bzw. -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, Dach komplett montiert, alle Verbindungsmittel inklusive Bodenbefestigungsmaterial aus Edelstahl.
Stahlkonstruktion aus Quadratrohrprofilen und Querträgern. Die Verbindung der Bauteile erfolgt mittels unauffälliger Edelstahl-Verschraubung.
Dach:
Flachdach mit umlaufender Dachblende formschön nach oben abgeschrägt, Dacheindeckung aus Trapezblech.
Schneelast:
sk (auf dem Boden) 2,00 kN/m²
Windlast:
Zone 2
Entwässerung:
Über die im Dach integrierte Regenrinne und die hinteren Stützen. Ablauf oberirdisch über Wasserspeier.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet in ZIEGLER-Standardfarben.
Oberfläche der Trapezbleche bandverzinkt und beschichtet. Innenseite Polyester / RSL grauweiß, Außenseite zusätzlich in grauweiß ähnlich RAL 9002 beschichtet.
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei +/- 0 mm bzw. -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette, Dach komplett montiert, alle Verbindungsmittel inklusive Bodenbefestigungsmaterial aus Edelstahl.
Technische Daten
| Produkttyp: | Wartehalle |
|---|---|
| Dacheindeckung: | Trapezblech |
| Ausführung: | ohne Rück-, Seiten- und Windschutzwand |
| Feldanzahl: | 3 |
| Personenanzahl: | 6 |
| Dachbreite: | 3620 mm |
| Dachtiefe: | 1800 mm |
| Gesamthöhe: | 2450 mm |
| Lichte Höhe: | 2270 mm |
| Oberfläche Stahlteile: | feuerverzinkt und pulverbeschichtet |
| Schneelast auf dem Boden (sk): | 2,00 kN/m² |
| Gewicht: | 268 kg |
