Überdachung AQUARIUS MINI
Art-Nr.:
272.376

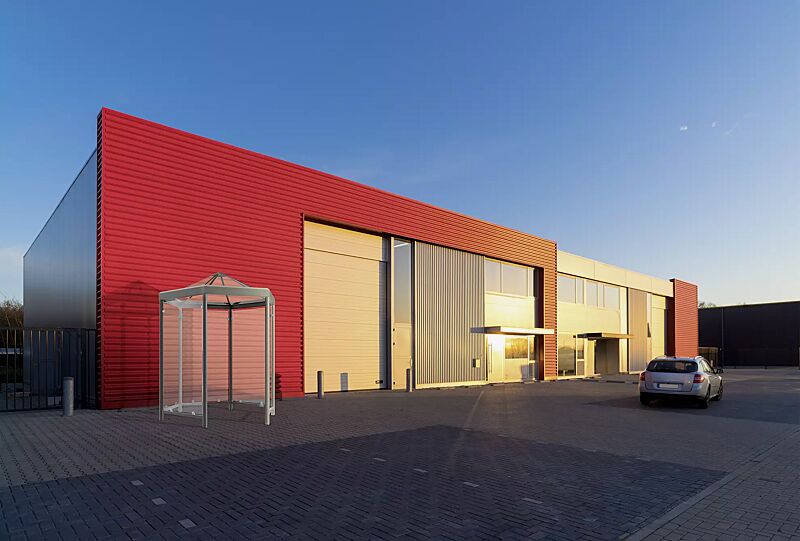

Raucherunterstand AQUARIUS MINI, Dachbreite x Dachtiefe 2344 mm x 2030 mm, inkl. 5 Seitenwände ESG, Klarglas, Dach VSG, Klarglas, Stahlkonstruktion in RAL 7016 anthrazitgrau
Raucherunterstand AQUARIUS MINI, Dachbreite x Dachtiefe 2344 mm x 2030 mm, inkl. 5 Seitenwände ESG, Klarglas, Dach VSG, Klarglas, Stahlkonstruktion in RAL 7016 anthrazitgrauRaucherunterstand AQUARIUS MINIDachbreite x Dachtiefe 2344 mm x 2030 mm, Stahlk...
Raucherunterstand AQUARIUS MINI, Dachbreite x Dachtiefe 2344 mm x 2030 mm, inkl. 5 Seitenwände ESG, Klarglas, Dach VSG, Klarglas, Stahlkonstruktion in RAL 7022 umbragrauRaucherunterstand AQUARIUS MINIDachbreite x Dachtiefe 2344 mm x 2030 mm, Stahlkonst...
Produktinformationen
Konstruktion:
Sechseck-Pavillon aus korrisionsgeschützter Stahlkonstruktion mit Rundrohrstützen und Querträgern.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt, grundiert und farbbeschichtet in RAL-Farbe nach Wahl, Korrosivitätsschutzklasse C4 medium.
Dach:
Zeltdach, Dacheindeckung aus Verbundsicherheitsglas (VSG), standardmäßig Klarglas. Umlaufende Attika mit integriertem Regenablauf.
Rück- / Seiten- / Windschutzwand:
Inkl. 5 Seitenwandscheiben, Einscheibensicherheitsglas (ESG), standardmäßig Klarglas, mit Glashaltern befestigt.
Entwässerung:
Über die im Dach integrierte Regenrinne. Ablauf oberirdisch über Wasserspeier durch hintere Stütze.
Schneelast: sk (auf dem Boden) 1,10 kN/m².
Windlast: Zone 2
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Fertig montiert im Werk. Inkl. Bodenbefestigungsmaterial aus Edelstahl. Entladung bauseits. Für die Entladung vor Ort ist ein Stapler erforderlich (bauseits zu stellen oder optional auf Anfrage).
Notwendige Voraussetzungen für eine reibungslose Anlieferung:
- die Zufahrt und der Aufstellort müssen für ein Gewicht von 40 t ausgelegt sein
- die Durchfahrtsmaße zum Aufstellort müssen mind. 3 m x 4 m (B x H) betragen
- der LKW mit Anhänger benötigt eine Rangierfläche von 3 m x 19 m (B x L)
- die Entladefläche für den LKW muss mind. 8 m x 12 m (B x L) groß sein
- die Fläche zum Abstellplatz muss komplett frei sein. Es dürfen keine Hindernisse (Bäume, Schilder, Laternen, Zäune usw.) vorliegen.
- keine Besonderheiten wie z.B. eine Tiefgarage, Vordach usw. dürfen die Kranentladung behindern.
Zum Abladen bitte einen Stapler oder ein geeignetes Flur-/Förderfahrzeug bereithalten. Optional ist eine entsprechende Ablademöglichkeit zubuchbar.
Sechseck-Pavillon aus korrisionsgeschützter Stahlkonstruktion mit Rundrohrstützen und Querträgern.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt, grundiert und farbbeschichtet in RAL-Farbe nach Wahl, Korrosivitätsschutzklasse C4 medium.
Dach:
Zeltdach, Dacheindeckung aus Verbundsicherheitsglas (VSG), standardmäßig Klarglas. Umlaufende Attika mit integriertem Regenablauf.
Rück- / Seiten- / Windschutzwand:
Inkl. 5 Seitenwandscheiben, Einscheibensicherheitsglas (ESG), standardmäßig Klarglas, mit Glashaltern befestigt.
Entwässerung:
Über die im Dach integrierte Regenrinne. Ablauf oberirdisch über Wasserspeier durch hintere Stütze.
Schneelast: sk (auf dem Boden) 1,10 kN/m².
Windlast: Zone 2
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Fertig montiert im Werk. Inkl. Bodenbefestigungsmaterial aus Edelstahl. Entladung bauseits. Für die Entladung vor Ort ist ein Stapler erforderlich (bauseits zu stellen oder optional auf Anfrage).
Notwendige Voraussetzungen für eine reibungslose Anlieferung:
- die Zufahrt und der Aufstellort müssen für ein Gewicht von 40 t ausgelegt sein
- die Durchfahrtsmaße zum Aufstellort müssen mind. 3 m x 4 m (B x H) betragen
- der LKW mit Anhänger benötigt eine Rangierfläche von 3 m x 19 m (B x L)
- die Entladefläche für den LKW muss mind. 8 m x 12 m (B x L) groß sein
- die Fläche zum Abstellplatz muss komplett frei sein. Es dürfen keine Hindernisse (Bäume, Schilder, Laternen, Zäune usw.) vorliegen.
- keine Besonderheiten wie z.B. eine Tiefgarage, Vordach usw. dürfen die Kranentladung behindern.
Zum Abladen bitte einen Stapler oder ein geeignetes Flur-/Förderfahrzeug bereithalten. Optional ist eine entsprechende Ablademöglichkeit zubuchbar.

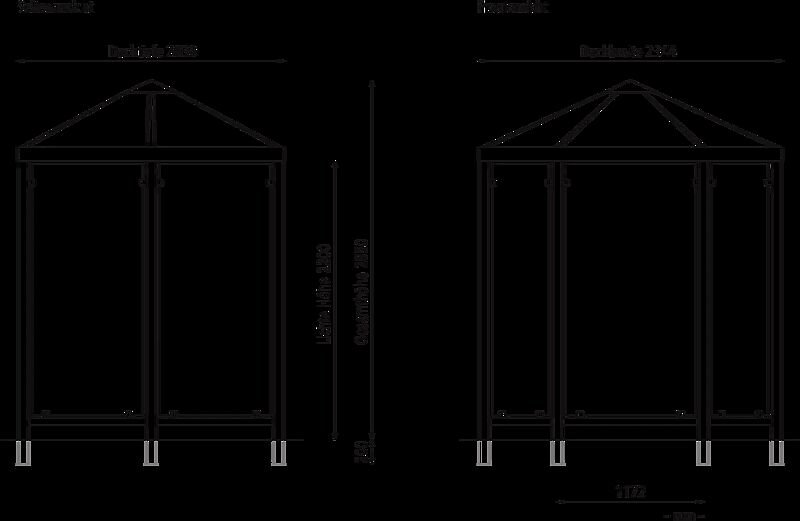

Technische Daten
| Produkttyp: | Raucherunterstand |
|---|---|
| Dachbreite: | 2344 mm |
| Dachtiefe: | 2030 mm |
| Gesamthöhe: | 2850 mm |
| Lichte Höhe: | 2200 mm |
| Dachausführung: | Spitzdach |
| Dacheindeckung: | Verbundsicherheitsglas (VSG) |
| Feldanzahl: | 1 |
| Personenanzahl: | 4 |
| Material Konstruktion: | Stahl |
| Oberfläche Konstruktion: | feuerverzinkt und beschichtet |
| Oberfläche Stahlteile: | feuerverzinkt und farbbeschichtet |
| Schneelast auf dem Boden (sk): | 1,10 kN/m² |
| Entwässerung: | integriert |
| Befestigungsart: | zum Aufdübeln bei -200 mm |
| Anlieferung: | fertig montiert |
