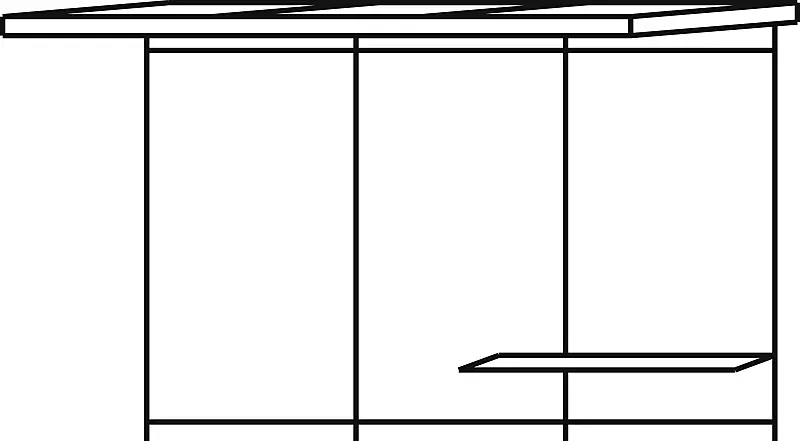

Wartehalle STINGRAY Komplettangebot
Art-Nr.:
490.913
Produktinformationen
Konstruktion:
Freitragende modulare Stahlkonstruktion aus Profilstützen HEB140, untere Rückwandtraverse aus Quadratrohr 100 mm und obere Dachtraverse aus Quadratrohr 140 mm. Auskragende Dachträgerelemente zur Aufnahme der Glaseindeckung. Lieferung inkl. Sitzbank mit Holzbelattung (Iroko, geölt), Rückwand und zwei Seitenwänden.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet in City Design-Standardfarben.
Dach:
Pultdach, Dacheindeckung aus Verbundsicherheitsglas (VSG), standardmäßig Klarglas.
Rück- / Seitenwände:
Einscheibensicherheitsglas (ESG), standardmäßig Klarglas.
Entwässerung:
Frei abtropfend über die hintere Dachkante.
Schneelast:
sk (auf dem Boden) 1,60 kN/m²
Windlast:
Zone 2
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen. Aus konstruktiven Gründen wird rückseitig eine Montagefreiheit von 600 mm zu bestehenden Gebäuden benötigt.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Freitragende modulare Stahlkonstruktion aus Profilstützen HEB140, untere Rückwandtraverse aus Quadratrohr 100 mm und obere Dachtraverse aus Quadratrohr 140 mm. Auskragende Dachträgerelemente zur Aufnahme der Glaseindeckung. Lieferung inkl. Sitzbank mit Holzbelattung (Iroko, geölt), Rückwand und zwei Seitenwänden.
Oberfläche / Farbe:
Alle Stahlteile feuerverzinkt und pulverbeschichtet in City Design-Standardfarben.
Dach:
Pultdach, Dacheindeckung aus Verbundsicherheitsglas (VSG), standardmäßig Klarglas.
Rück- / Seitenwände:
Einscheibensicherheitsglas (ESG), standardmäßig Klarglas.
Entwässerung:
Frei abtropfend über die hintere Dachkante.
Schneelast:
sk (auf dem Boden) 1,60 kN/m²
Windlast:
Zone 2
Befestigung:
Stützen mit Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen. Aus konstruktiven Gründen wird rückseitig eine Montagefreiheit von 600 mm zu bestehenden Gebäuden benötigt.
Lieferung:
Zerlegt auf Palette, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Technische Daten
| Dacheindeckung: | Verbundsicherheitsglas teilvorgespannt (VSG aus TVG) |
|---|---|
| Feldanzahl: | 3 |
| Personenanzahl: | 5 |
| empfohlene Einbautiefe: | 200 mm |
| Befestigungsart: | zum Aufdübeln |
| Oberfläche Konstruktion: | feuerverzinkt und pulverbeschichtet |
| Oberfläche Stahlteile: | feuerverzinkt und pulverbeschichtet |
| Entwässerung: | integriert |
| Dachbreite: | 3375 mm |
| Dachtiefe: | 1498 mm |
| Gesamthöhe: | 2395 mm |
| Schneelast auf dem Boden (sk): | 1,60 kN/m² |
