Überdachung PURE
Art-Nr.:
054.491
Produktinformationen
Konstruktion:

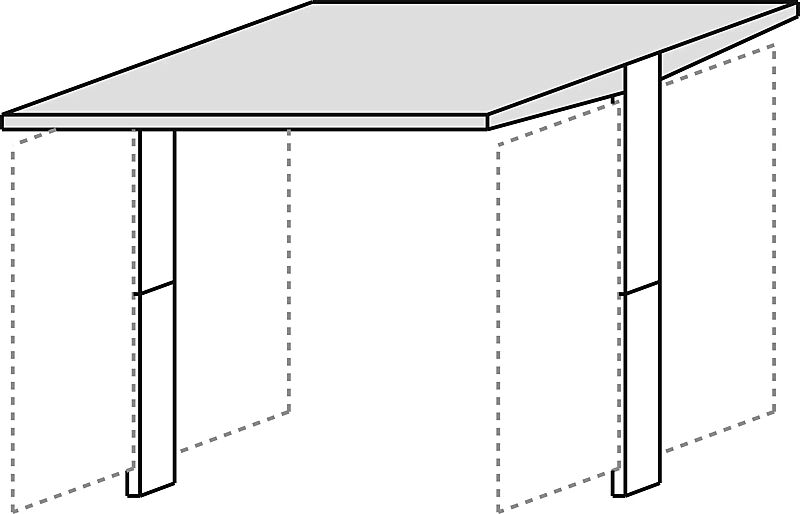

Freitragende, feuerverzinkte Stahlkonstruktion. Allseitig verkleidete Designstützen mit Querfuge. Ohne vordere Stützen.
Dach:
Auskragendes Pultdach aus gekantetem Stahlblech mit Dacheindeckung aus Verbundsicherheitsglas teilvorgespannt (VSG aus TVG), standardmäßig Klarglas.
Schneelast auf dem Boden (sk): 1,25 kN/m²
Windlast: Zone 2
Entwässerung:
Die Entwässerung ist im Dach integriert. Der Ablauf erfolgt korrosionssicher durch die Stützen, Austritt oberirdisch in Stützenmitte. Jede Stütze mit innerer Wasserableitung.
Oberflächen:
Stahlteile feuerverzinkt und pulverbeschichtet in ZIEGLER-Standardfarben.
Befestigung:
Stützen mit angeschweißten Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette. Dachrahmen einteilig vormontiert, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Freitragende, feuerverzinkte Stahlkonstruktion. Allseitig verkleidete Designstützen mit Querfuge. Ohne vordere Stützen.
Dach:
Auskragendes Pultdach aus gekantetem Stahlblech mit Dacheindeckung aus Verbundsicherheitsglas teilvorgespannt (VSG aus TVG), standardmäßig Klarglas.
Schneelast auf dem Boden (sk): 1,25 kN/m²
Windlast: Zone 2
Entwässerung:
Die Entwässerung ist im Dach integriert. Der Ablauf erfolgt korrosionssicher durch die Stützen, Austritt oberirdisch in Stützenmitte. Jede Stütze mit innerer Wasserableitung.
Oberflächen:
Stahlteile feuerverzinkt und pulverbeschichtet in ZIEGLER-Standardfarben.
Befestigung:
Stützen mit angeschweißten Fußplatten zum Aufdübeln bei -200 mm auf bauseitige Fundamente nach unseren Plänen.
Lieferung:
Zerlegt auf Palette. Dachrahmen einteilig vormontiert, inklusive Bodenbefestigungsmaterial aus Edelstahl.
Technische Daten
| Produkttyp: | Fahrradüberdachung |
|---|---|
| Dachausführung: | Trogdach |
| Nutzung: | doppelseitig |
| Feldanzahl: | 2 |
| Anzahl Stellplätze: | 10 Stück |
| Dachbreite: | 2720 mm |
| Dachtiefe: | 3250 mm |
| Gesamthöhe: | 2390 mm |
| Lichte Höhe: | 2200 mm |
| Material Konstruktion: | Stahl |
| Oberfläche Konstruktion: | verzinkt und beschichtet |
| Entwässerung: | integriert |
| Oberfläche Stahlteile: | feuerverzinkt und pulverbeschichtet |
| Schneelast auf dem Boden (sk): | 1,25 kN/m² |
| Dacheindeckung: | VSG 8 mm, glashell |
| Dacheindeckung: | Verbundsicherheitsglas (VSG) |
| Befestigungsart: | zum Aufdübeln |
| Schneelast (sk): | 1,25 kN/m² |
